| Product Detail |
| NO.: |

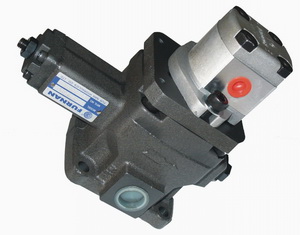

VHI+HGP-1A |
Class: |
Variable Displacement Vane Pump |
|
 |
| |
◆特點 / FEATURES:
1. 共用一心軸及馬達，節省空間。
2. 高低壓雙段組合幫浦，高壓幫浦可由客戶指配合
1. Employed same shaft & motor, occupied little space.
2. Available for the user to pre-appoint the One-Step Pump of High Pressure and the High-Low Pump.
◆型式號碼表示法 / MODEL NUMBER DESIGNATON
VHI F 30 + HGP-1A- A2
① 系列號碼Serial Nunber
② 裝配型式Assemble model F:法蘭型 Frange Type L:腳座型 Foot Type
③ 吐出量Delivery capacity
④ 高壓齒輪幫浦(可由客戶指定)Gear pumps
⑤ 壓力調整範圍Range of Adjusting A1:8-35 kg/cm² A2:35-70 kg/cm²
◆性能表 / SPECIFICATION
|
型式
號碼
MODEL |
最高壓力
MAX
PRESSURE
kg/cm2 |
吐出量
OUTPUT FLOW
AT 3.5kg/cm2
1800 r.p.m.
l/min |
配管尺寸
PORTS SIZE |
回轉速度
SPEED (r.p.m) |
重量
WEIIGHT (kg) |
|
出口
OUT |
入口
IN |
回油
DR |
最低
MIN |
最高
MAX |
腳座型
FOOT
TYPE |
法蘭型
FLANGE
TYPE |
|
VHI-26+1A |
70 |
26 |
|
|
1/4” |
900 |
1800 |
12 |
9.1 |
|
VHI-30+1A |
70 |
30 |
1/2” |
3/4” |
1/4” |
|
VHI-40+1A |
70 |
40 |
|
|
|
|
|
|
|
|
|
|
|
|
|
◆外觀尺寸圖 / DIMENSIONS (IN MILIMITERS)
|
