| 産品詳細 |
|
 |
| |

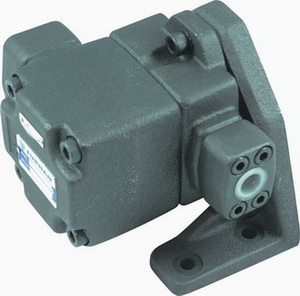

◆ 低騷音，高效率，省馬力 ，高壓輪葉型幫浦，適用於塑膠射出成型機、壓鑄機、壓床、褶床、擠型機、工作母機、單能機等油壓機械。
◆型式號碼表示法 / MODEL NUMBER DESIGNATON
PV2R1── 25── F──R
① ② ③ ④
① 系列號碼Serial Nunber
②吐出量 Dilivery capacity
③裝配型式 Assemble model L:腳座型 Foot Type
F:法蘭型 Frange Type
④ 回轉方向 (自軸側觀之) Direction of Revolving
R:順時針方向Clock wise Direction
L:反時針方向counter-clockwise direction
◆性能表 / SPECIFICATION
|
型式
號碼
MODEL |
吐出容積 cc/rev
DELIVERY CAPACITY |
使用壓力kg/cm2
OPERATNG PRESS |
回轉速度
SPEED r.p.m |
配管尺寸PT
PORTS SIZE |
重量
WEIIGHT (kg) |
|
迴轉速度SPEED( r.p.m) |
最高
MAX |
定格
RATED |
最高
MAX |
最低
MIN |
出口
OUT |
入口
IN |
腳座型
FOOT
TYPE |
法蘭型
FLANGE
TYPE |
|
1000 |
1200 |
1500 |
1800 |
|
PV2R1-06 |
6.1 |
7.3 |
9.2 |
11.3 |
210 |
175 |
1800 |
950 |
1” |
1/2” |
11.2 |
9 |
|
PV2R1-08 |
8.0 |
9.5 |
12.0 |
14.5 |
|
PV2R1-10 |
10.1 |
12.2 |
15.4 |
18.4 |
|
PV2R1-12 |
12.2 |
14.2 |
18.1 |
21.8 |
|
PV2R1-14 |
13.7 |
17.0 |
21.5 |
25.6 |
|
PV2R1-17 |
16.6 |
20.5 |
25.6 |
30.7 |
|
PV2R1-19 |
18.6 |
23.0 |
28.8 |
34.5 |
|
PV2R1-23 |
22.7 |
27.9 |
34.9 |
41.9 |
|
PV2R1-25 |
25.3 |
30.0 |
37.3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
PV2R2-26 |
26 |
31.2 |
39 |
46.8 |
210 |
175 |
1800 |
950 |
1 1/4” |
3/4” |
23.3 |
19 |
|
PV2R2-33 |
33.0 |
38.5 |
48.1 |
57.7 |
|
PV2R2-41 |
41.3 |
49.2 |
61.5 |
73.8 |
|
PV2R2-47 |
47.2 |
57.8 |
71.3 |
86.6 |
|
PV2R2-53 |
53.1 |
63.5 |
79.7 |
95.8 |
|
PV2R2-59 |
59.2 |
71.0 |
88.8 |
106.9 |
|
PV2R2-65 |
65.2 |
78.0 |
97.8 |
|
*175 |
*160 |
1500 |
|
PV2R2-75 |
75 |
90 |
112 |
|
1500 |
|
PV2R3-76 |
76.4 |
91.5 |
114.4 |
137.2 |
210 |
175 |
1800 |
950 |
2” |
1 1/4” |
46.7 |
36.7 |
|
PV2R3-94 |
93.8 |
113.5 |
141.6 |
169.8 |
|
PV2R3-116 |
115.6 |
139.2 |
174.0 |
|
*175 |
*160 |
1200 |
| PV2R3- 125 |
125 |
150 |
187.5 |
|
1200 |

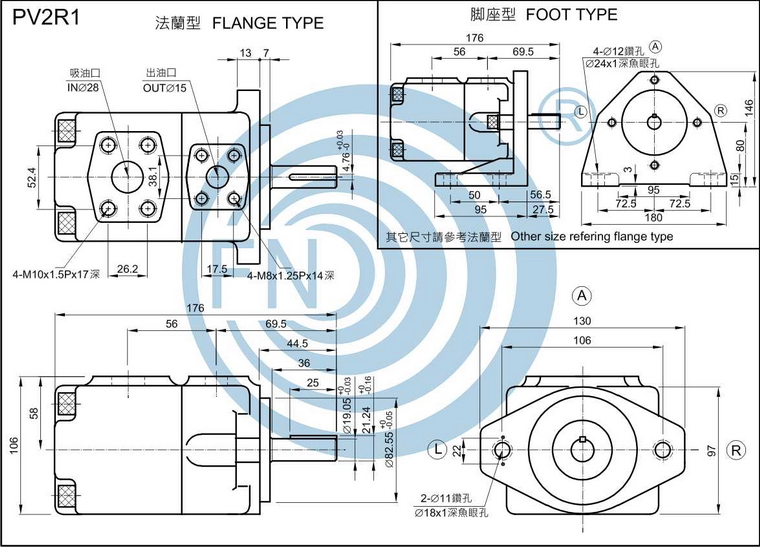

◆外觀尺寸圖 / DIMENSIONS(IN MILIMITERS)
|
