| 産品詳細 |
|
 |
| |
◆特點 / FEATURES:
1. 共用一心軸及馬達，節省空間。
2. 高低壓雙段組合幫浦，高壓幫浦可由客戶指配合(另有9齒花鍵軸及專用配套電機。)
1. Employed same shaft & motor, occupied little space.
2. Available for the user to pre-appoint the One-Step Pump of High Pressure and the High-Low Pump.
◆型式號碼表示法 / MODEL NUMBER DESIGNATON
VHP──F──30 + PA ──A3
① 系列號碼Serial Nunber
② 裝配型式Assemble model F:法蘭型 Frange Type L:腳座型 Foot Type
③ 吐出量Delivery capacity
④ 高壓齒輪幫浦(可由客戶指定)Gear pumps
⑤ 壓力調整範圍Range of Adjusting A1: 8-35 kg/cm²
A2: 35-70 kg/cm²
A3: 70-140 kg/cm²
◆性能表 / SPECIFICATION
|
型式
號碼
MODEL |
最高壓力
MAX
PRESSURE
kg/cm2 |
吐出量
OUTPUT FLOW
AT 3.5kg/cm2
1800 r.p.m.
l/min |
配管尺寸
PORTS SIZE |
回轉速度
SPEED (r.p.m) |
重量
WEIIGHT(kg) |
|
出口
OUT |
入口
IN |
回油
DR. |
最低
MIN |
最高
MAX |
腳座型
FOOT
TYPE |
法蘭型
FLANGE
TYPE |
| VHP-20+PA |
140 |
20+PA |
1/2” |
3/4” |
3/8” |
900 |
1800 |
12+PA |
9.5+PA |
| VHP-30+PA |
140 |
30+PA |
1800 |
12+PA |
9.5+PA |
|
VHP-40+PA |
105 |
40+PA |
9.5+PA |
|
VHP-54+PA |
140 |
54+PA |
3/4” |
1” |
3/8” |
800 |
1800 |
35+PA |
25+PA |
| 35+PA |
|
|
105 |
70+PA |
1800 |
25+PA |
|
VHP-86+PA |
105 |
86+PA |

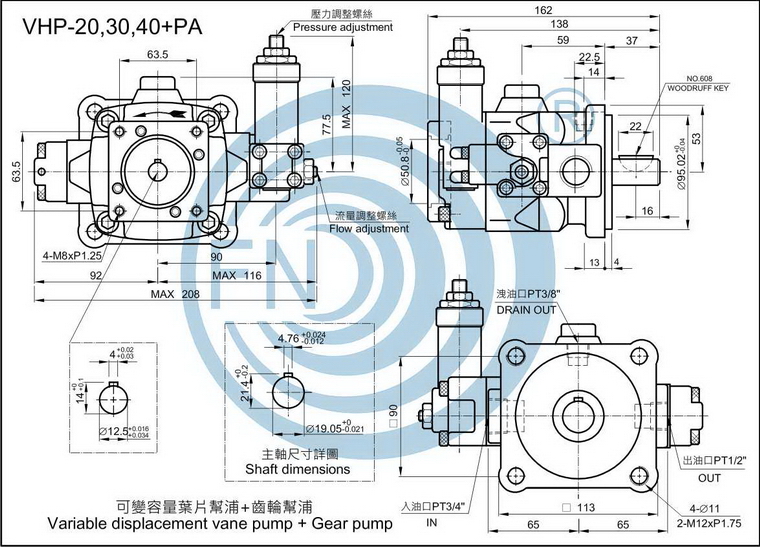

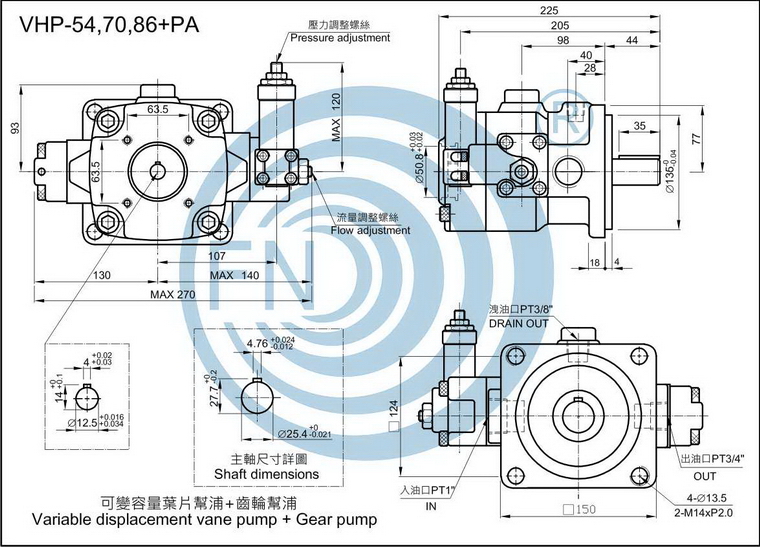

◆外觀尺寸圖 / DIMENSIONS(IN MILIMITERS)
|
| 返囬 |
|
 |
|
|
